Reduktor PM 040 – do jakich silników pasuje i jak dobrać właściwe przełożenie?

Reduktory PM to jedna z najpopularniejszych serii przekładni ślimakowych wykorzystywanych w przemyśle, automatyce i instalacjach technicznych. Model PM 040, ze względu na swoje kompaktowe wymiary oraz wysoką uniwersalność montażu, znajduje szerokie zastosowanie w układach napędowych o ograniczonej przestrzeni zabudowy. Aby jednak zapewnić prawidłowe i efektywne działanie całego systemu, kluczowe jest właściwe dopasowanie silnika elektrycznego do tego modelu reduktora oraz odpowiednie dobranie przełożenia. W niniejszym artykule wyjaśniamy, jakie silniki współpracują z PM 040 oraz jak dobrać przełożenie w zależności od wymagań aplikacji.

Charakterystyka reduktora PM 040

Reduktor PM 40 należy do serii lekkich przekładni ślimakowych, które dzięki zwartej konstrukcji i dużej różnorodności opcji montażowych, idealnie sprawdzają się w prostych aplikacjach napędowych. Oznaczenie „040” odnosi się do wymiaru obudowy – w tym przypadku średnicy wewnętrznego kołnierza wejściowego, wynoszącej 40 mm. Przekładnie tego typu są produkowane w wielu wariantach mocowania: z łapami, z kołnierzem B14, z wałem drążonym lub pełnym, a także z możliwością współpracy z wieloma wersjami silników elektrycznych.

Typowe przełożenia dostępne dla modelu PM 040 mieszczą się w przedziale od 7,5:1 do 100:1, co pozwala uzyskać szeroki zakres wyjściowych prędkości obrotowych i momentów. Reduktory te wykonuje się najczęściej z korpusem aluminiowym, co zapewnia niską masę i dobrą odporność na korozję, szczególnie w środowiskach suchych lub o umiarkowanej wilgotności.

Do jakich silników pasuje PM 040?

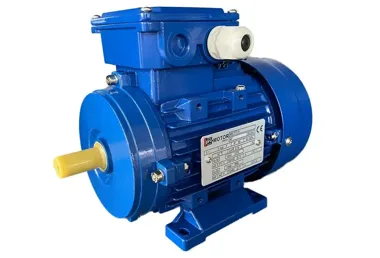

Model PM 040 jest przystosowany do współpracy z silnikami elektrycznymi o niewielkiej i średniej mocy. Ze względu na wymiary mechaniczne oraz zakres dostępnych przełożeń, najczęściej stosuje się silniki:

• o mocy od 0,09 kW do 0,55 kW,
• w wersjach jednofazowych i trójfazowych,
• z kołnierzem montażowym typu B14 lub B5 (z odpowiednim adapterem),
• o prędkości obrotowej 2800 obr./min (silniki dwubiegunowe),
• z wałem o średnicy 9 mm, 11 mm lub 14 mm – w zależności od konfiguracji reduktora.

Przy doborze silnika należy również uwzględnić jego sposób chłodzenia, klasę izolacji oraz typ pracy (ciągła S1, przerywana S3 itd.). Choć reduktor PM 040 jest w stanie przenosić stosunkowo wysoki moment wyjściowy, nie powinien być przeciążany ponad wartości dopuszczalne przez producenta – kluczowe znaczenie ma tu właściwe przełożenie i dobór współpracującej jednostki napędowej.

Jak dobrać przełożenie w reduktorze PM 040?

Dobór przełożenia powinien być zawsze poprzedzony określeniem dwóch podstawowych parametrów wynikających z wymagań aplikacji:

– żądanej prędkości obrotowej na wale wyjściowym reduktora (n₂),
– dostępnej prędkości obrotowej silnika elektrycznego (n₁ – zazwyczaj 2800 obr./min).

Stosując prosty wzór:

i = n₁ / n₂

można wstępnie obliczyć wymagane przełożenie i porównać je z katalogowymi wartościami dostępnymi dla modelu PM 040. Przykładowo, jeśli maszyna wymaga 140 obr./min, a silnik pracuje z 2800 obr./min, to przełożenie powinno wynosić 2800 / 140 = 20. Dostępne w serii PM 040 przełożenie 20:1 będzie odpowiednie.

Warto również uwzględnić sprawność przekładni, która w przypadku ślimakowych układów napędowych wynosi zazwyczaj 70–85%. Wpływa to bezpośrednio na efektywny moment obrotowy uzyskiwany na wyjściu oraz na nagrzewanie się przekładni podczas pracy.

Dobór momentu i kontrola obciążenia

Oprócz prędkości wyjściowej, kluczowym parametrem jest moment obrotowy, jaki będzie przenoszony przez reduktor. Zbyt duże obciążenie momentem może doprowadzić do uszkodzenia przekładni, dlatego należy upewnić się, że wartość nominalnego momentu wyjściowego w danym przełożeniu jest większa niż maksymalne obciążenie występujące w aplikacji.

Jeżeli obciążenia są zmienne lub impulsowe, zaleca się przewymiarowanie układu o 20–30%, aby uniknąć przeciążeń dynamicznych. Zwrócić należy także uwagę na temperaturę pracy – zbyt duże obciążenia termiczne wpływają negatywnie na trwałość ślimacznicy i łożysk.

Reduktor ślimakowy PM 040 to niezawodne i uniwersalne rozwiązanie w układach napędowych o małej i średniej mocy. Dzięki kompaktowym wymiarom i elastycznym opcjom montażu współpracuje z szerokim zakresem silników elektrycznych, szczególnie w zakresie mocy 0,09–0,55 kW. Kluczowym aspektem skutecznego zastosowania jest jednak prawidłowy dobór przełożenia – w oparciu o wymagania dotyczące prędkości i momentu wyjściowego. Tylko takie podejście zapewni trwałość, bezpieczeństwo i energooszczędną pracę całego układu napędowego.
